1、引言
近年來，隨著自動化測試、結構健康監測、智能制造以及新能源裝備等領域的快速發展，基于PXIe平臺的數據采集系統在工程測試中的應用越來越廣泛。PXIe作為一種開放、模塊化、高帶寬的測試與測量平臺，具備以下典型優勢：
- 總線帶寬高、通道數易擴展，可滿足多點、多物理量同時測試的需求；
- 模塊形態靈活，可方便集成電壓、電流、橋路、聲學、振動等多種采集卡；
- 配合上位機軟件和觸發/時鐘資源，可以實現復雜工況下的自動化測試。
在此背景下，測試數據不再是單通道、單點的簡單記錄，而是多通道、多傳感器、多物理量之間的關聯分析。這直接引出一個核心問題：如何保證各通道數據在時間上的嚴格對齊，即“同步”問題。
本文圍繞“同一塊 PXIe數據采集卡內部不同通道之間的同步”展開，先討論數據同步的重要性、異步采集可能帶來的后果，隨后以PXIe采集卡為例，分析單板多通道同步的實現原理與基本方式。不同采集卡之間的同步問題將放在后續文章中單獨討論。
2、數據同步的重要性
2.1 多通道測試場景的需求
在實際工程項目中，多通道采集早已成為常態，例如：結構振動測試中，需要同步采集多個加速度傳感器，用于模態分析、振型識別；電機與電力電子測試中，需要同時采集電壓、電流、轉速、扭矩等多種信號，用于效率分析和控制算法驗證；聲學與噪聲測試中，需要同步采集多個麥克風陣列通道，用于聲源定位和波束形成；機頂盒、通信設備等電子產品測試中，需要同步采集功耗、溫度、控制信號等，用于關聯分析和故障定位。
這些應用有一個共同特點：后續的數據處理往往基于多通道之間的時間關系，而不是某個通道的絕對值本身。典型如：計算相位差、傳遞函數、互相關函數；分析事件的時序，例如“某通道故障信號出現后，其他通道響應的時間延遲”；進行空間重建（陣列測量）、多傳感器信息融合等。如果通道之間時間軸錯位或漂移，即便單通道采樣精度很高，整體測試結論仍然可能是錯誤的甚至是相互矛盾的。
2.2 從“采樣率一致”到“采樣時刻一致”
在實際工程交流中，容易出現一個誤解：“只要多通道設置了相同的采樣率，就是同步了。”實際上，同樣是10 kS/s的采樣率，如果每個通道各自有獨立的時鐘或獨立啟動，則采樣時刻可以存在固定偏移，甚至在測試過程逐漸漂移。這種情況下，通道之間雖然“平均采樣間隔”相同，但每一個采樣點的時間戳并不一致，仍然屬于異步采集。
真正意義上的多通道同步，至少包含兩個層面：
- 統一時間基準：所有通道共享同一個時鐘源或經過鎖相后的同源時鐘；
- 統一采樣起點與采樣節奏：各通道的采樣在同一時刻開始，并由同一個“采樣時鐘”驅動。
只有同時滿足上述條件，才能保證“同一個采樣點序號 n，在所有通道上對應同一個物理時間 t”。
3、異步采集可能導致的問題
若在 PXIe 數據采集系統中，同一塊采集卡的各通道未實現真正同步，將可能導致以下問題：
3.1 多通道相位與幅值分析偏差
在頻域分析中，多通道之間的相位關系通常用于判斷系統的相位響應、傳遞函數等。如果通道間存在時間偏移 Δt，則在頻率 f 處將引入額外相位誤差：
對于高頻信號，即使微小的時間偏差，也會轉化為明顯的相位誤差，進而導致：傳遞函數估計不準確；系統穩定性判斷失誤；模態分析結果偏離真實情況。在瞬態分析中，時間偏移還會導致同一事件在各通道上的峰值對齊失敗，使得幅值峰值、上升沿等特征提取出現誤差。
3.2 長時間測試中的時間漂移
如果各通道依賴非鎖相時鐘或非統一時鐘源，隨著測試時間增長，采樣時鐘的微小頻率偏差會積累為明顯的時間漂移。短時間內看似“差不多對齊”的波形，長時間后可能出現采樣點序列明顯分離，導致：無法將不同通道的數據在同一時間軸上進行長期趨勢分析；長時間相關性分析（例如溫度與功耗、振動與負載）失真；后處理階段難以通過簡單插值進行補救等問題。
4、基于 PXIe 的單板多通道同步基本原理
在PXIe體系中，一塊多通道數據采集卡通常已經針對“單板多通道同步”進行了硬件和驅動層面的設計。其基本思想可以概括為：在同一塊采集卡上，為所有通道提供統一的時間基準、統一的采樣時鐘和統一的啟動觸發，從而保證采樣時刻完全一致。下面從幾個關鍵方面進行解析：
4.1 統一時間基準（板載時鐘/參考時鐘）
PXIe采集卡通常擁有一個板載時鐘（On-board Clock），例如由高穩定度晶振提供的基準頻率（如 10 MHz、20 MHz 等）。同時，PXIe 機箱還可以通過背板提供系統參考時鐘（如 10 MHz 參考時鐘），供各模塊鎖相使用。對于單板多通道同步而言，一般有兩種方式：
1. 全部通道共享同一塊板載時鐘：所有采樣相關的時鐘信號（如采樣時鐘、內部分頻時鐘等）均從同一個基準晶振分頻/倍頻得到；通道之間不存在各自獨立的自由振蕩器，從而避免了長時間運行中的相對漂移。
2. 采集卡鎖相到機箱參考時鐘：板載時鐘通過鎖相環（PLL）鎖定到機箱提供的參考時鐘；雖然這一機制更多用于多卡同步，但對單卡本身同樣有利于提高整體時間基準的穩定性。
無論采用哪種方式，關鍵點是：采集卡內部所有通道使用的是“同源時鐘”。同源時鐘保證了采樣周期在所有通道上完全一致，為下一步“統一采樣時刻”打下基礎。
4.2 統一采樣時刻（共享采樣時鐘）

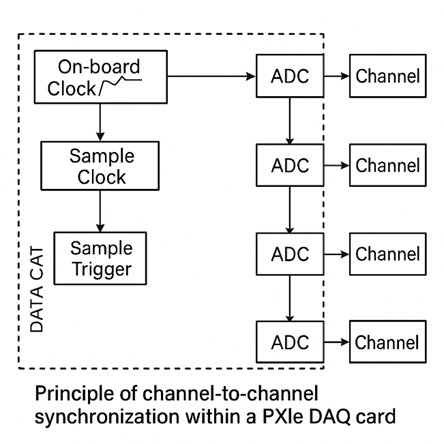

在有了統一時間基準之后，PXIe采集卡通常還會設計一個統一的采樣時鐘（Sample Clock），用于驅動該卡上的所有采樣通道。其實現方式大致包括兩類架構：
1. 多ADC同步采樣架構（Simultaneous Sampling）：每個通道配備獨立的模數轉換器（ADC），所有 ADC 由同一采樣時鐘驅動；在采樣時刻 tnt_ntn?，所有 ADC 同時對各自通道的模擬信號進行采樣并輸出數字結果；這種方式能夠?qū)崿F(xiàn)真正意義上的“逐點同時”采樣，適用于對相位、瞬態特性要求較高的場景（振動、聲學陣列等）。
2. 多路復用 + 單 ADC 架構（Multiplexed Sampling）：多個通道通過模擬開關/多路復用器依次送入同一 ADC；整體采樣周期由統一采樣時鐘控制，但各通道在一個采樣周期內依次輪詢；對于低頻、緩變信號（如溫度、電壓慢變量等），可以認為“準同步”；但從嚴格意義上說，通道間仍存在固定時間偏移。
在工程實踐中，若需要嚴謹?shù)耐剑ㄓ绕涫窍辔环治?、陣列測量），應優先選用支持同步采樣、多 ADC 架構的 PXIe 采集卡，并在設計與選型階段予以明確。
4.3 統一啟動觸發（Start Trigger）
即使所有通道共享同一個采樣時鐘，如果各通道在不同時間開始采集，仍然會出現時間軸上的固定偏移。因此，在PXIe系統中，采集卡通常提供統一的啟動觸發機制：在驅動配置中，將多通道歸屬于同一個“任務（Task）”；該任務在接收到一次“開始采集”的觸發信號（Start Trigger）后，才會啟動采樣時鐘并開始采樣；由于任務內通道共享同一個觸發源，所有通道的“第一個樣本”對應的是同一時刻。這個觸發信號既可以是：軟件觸發：上位機發出開始命令，驅動產生內部觸發信號；硬件觸發：由外部數字信號或某一路模擬信號的閾值事件觸發。
對于單板多通道同步，一般推薦：盡量將所有需要同步的通道放在同一個采集任務中，避免多個任務分別啟動造成不必要的時序差；若必須使用多個任務，也應確保這些任務共享同一個硬件觸發源，并由同一采樣時鐘驅動。
